球阀和测量孔

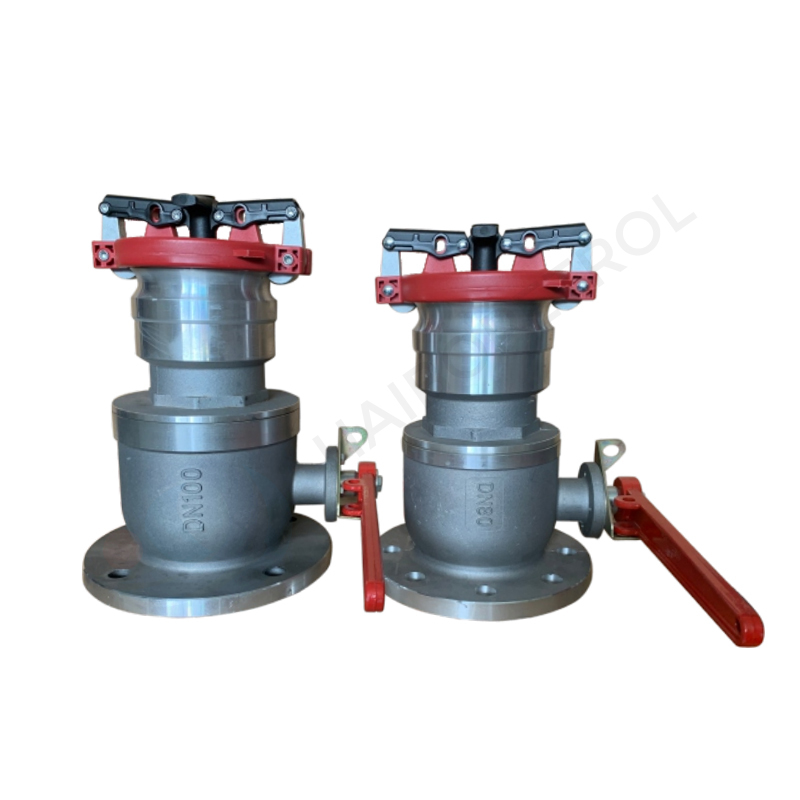

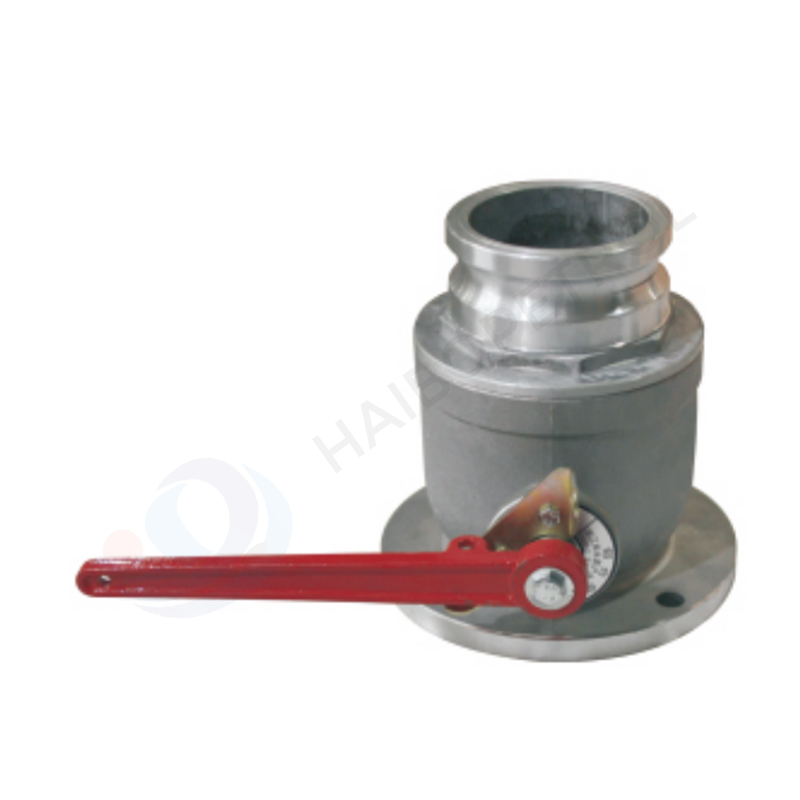

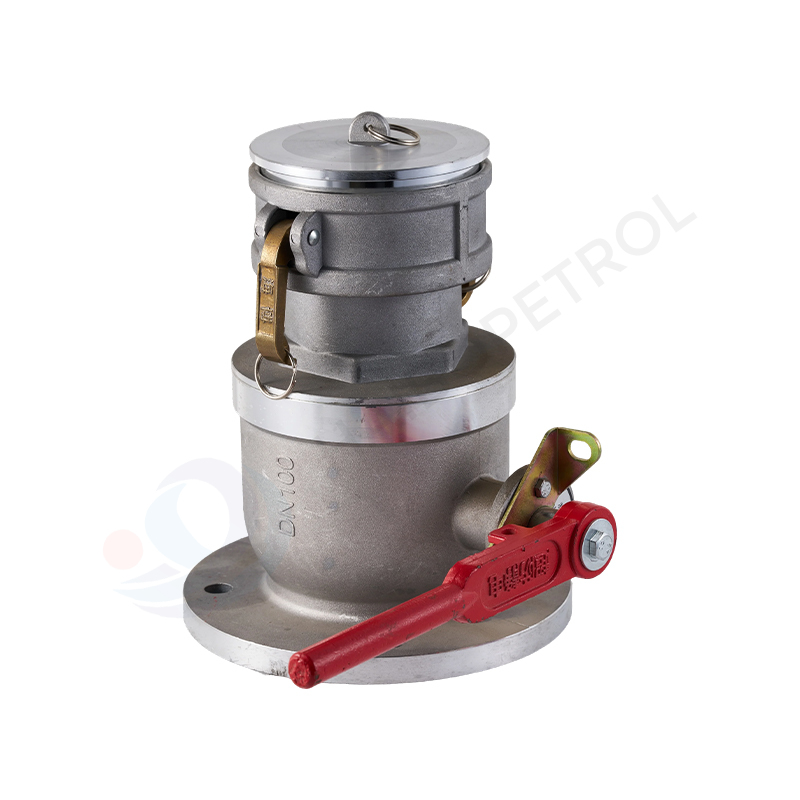

铝合金球阀是油罐车、槽罐车及散装液体运输系统中的关键控制部件，广泛应用于燃油、化学品及其他危险或非危险液体的装卸与管路切断系统。该类阀门以重量轻、耐腐蚀、启闭迅速、密封可靠为核心优势，在现代油罐车设计中逐步取代传统铸铁或部分不锈钢阀门，成为兼顾安全性与经济性的理想选择。

行业内成熟制造商依据 ADR、EN、ISO 及相关中国标准，对油罐车铝合金球阀进行结构和材料优化，使其在频繁装卸、振动和复杂工况下仍能保持稳定性能。

铝合金球阀在油罐车系统中的作用

油罐车铝合金球阀主要用于介质的快速切断与流量控制，通常安装在以下位置：

油罐车底部装卸管路

侧面或顶部辅助管路

储罐、集装罐或临时转运系统

与底阀、API 接头、蒸汽回收系统配套使用

在装卸、运输及紧急情况下，球阀可迅速关闭管路，有效防止泄漏，保障人员、车辆和环境安全，并满足危险品运输法规要求。

核心结构与技术特点
1. 铝合金阀体与球体设计

阀体通常采用高强度铝合金（如 ADC12 / Al-Si 系列）铸造或锻造

相比不锈钢阀门，重量明显降低，有利于整车减重和油耗控制

良好的耐腐蚀性能，适用于汽油、柴油及多种轻度化学介质

2. 全通径（Full Bore）结构

内腔流道与管径一致，减少压降

提高装卸效率，避免介质残留

特别适合油罐车高流量卸油工况

3. 可靠密封系统

阀座通常采用 PTFE、增强 PTFE 或复合密封材料

确保在常温及温差范围内保持良好密封

启闭次数多，磨损小，维护成本低

4. 快速启闭操作

90° 旋转即可完成全开或全关

可配置 手柄操作、锁定装置或气动执行机构

适用于频繁操作及紧急切断需求

常见规格与标准接口

油罐车铝合金球阀通常提供多种规格，以适配不同管路系统：

公称通径（DN）： DN50 / DN65 / DN80 / DN100

连接方式：

法兰连接（EN 1092-1、GB 标准）

螺纹连接（BSP / NPT）

工作压力： 常见 PN16 / PN25

适用介质： 汽油、柴油、煤油、轻质化学品

产品设计通常参考或符合以下标准与规范：

ADR（欧洲危险品公路运输协定）

EN / ISO 相关阀门与法兰标准

GB / JB 中国阀门及压力部件规范

典型应用场景

公路油罐车与化工槽罐车

油品与化学品底部装卸系统

储油罐、日用罐及转运管路

API 装载系统及蒸汽回收系统

工业液体分配与紧急切断系统

这些应用对阀门的密封可靠性、操作安全性及耐久性提出了较高要求，铝合金球阀在性能与成本之间取得了良好平衡。

选择高质量铝合金球阀的优势

选择符合国际标准设计的油罐车铝合金球阀，可带来以下优势：

轻量化设计，降低整车自重

启闭迅速，提升装卸效率

密封可靠，减少泄漏风险

良好的耐腐蚀性能，延长使用寿命

与底阀、API 接头等系统高度兼容

符合 ADR 等法规要求，适用于国际市场

这些优势使铝合金球阀成为油罐车制造商、改装厂及终端用户的常用配置。

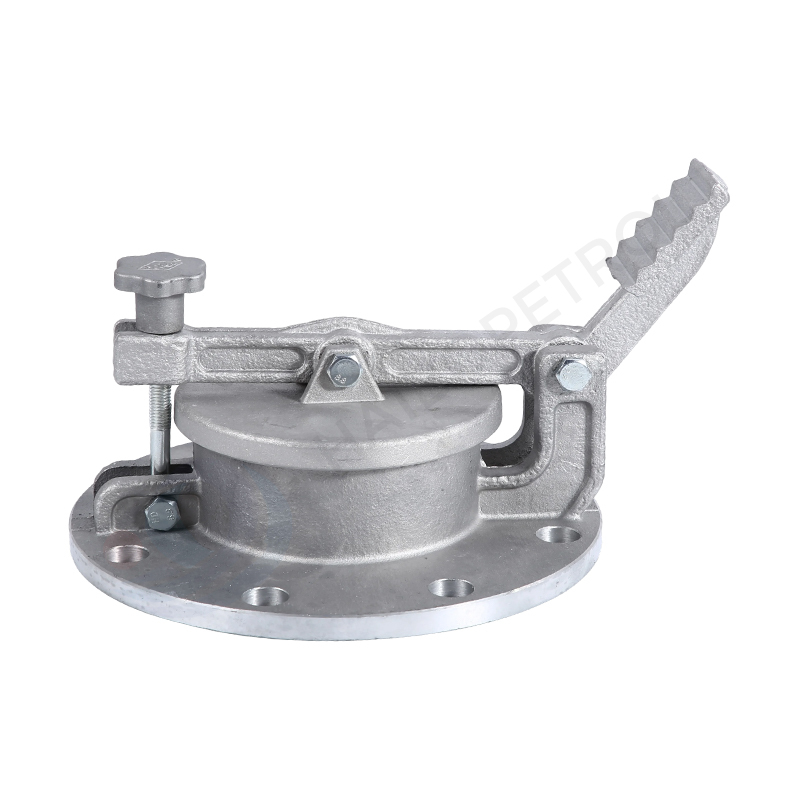

量油孔（Gauge Hatch），亦称量油口、测量孔或旋转式量油孔，是油罐车、槽罐车、储罐及 ISO 罐系统中的关键安全与操作部件。该组件为人工液位测量、取样和内部检查提供受控通道，并在运输与储存过程中保持可靠的气密与液密性能，有效防止油气泄漏和环境污染。

高质量量油孔通常依据 ADR、EN、ISO、API 及中国 GB/JB 标准设计制造，适用于燃油、化工品及部分食品级液体的国际化储运应用。

量油孔在罐体系统中的核心作用

量油孔在油罐车与储罐系统中承担以下关键功能：

人工液位测量（量油尺或测量工具）

介质取样与罐内目视检查

清洗、检修及维护时的安全通道

运输状态下的密封与蒸汽控制

合理设计的量油孔可显著降低挥发性有机物（VOCs）排放，帮助系统符合 ADR、IMDG、EN 及 ISO 等国际安全与环保法规。

主要结构形式与技术特点
1. 旋转式量油孔结构（Rotary Gauge Hatch）

旋转式量油孔采用旋转开启原理，可在存在轻微内部压力的情况下平稳操作：

坚固耐用的旋转机构，操作轻便

正向锁紧设计，防止运输途中误开启

符合人机工程的操作手柄或转轮

可选 安全锁 / 铅封孔，满足监管要求

2. 高性能密封系统

密封系统是量油孔安全性的核心：

采用 EPDM、NBR 或 FKM（氟橡胶）密封圈

周向均匀受力，确保长期气密与液密

有效抑制油气挥发，降低产品损耗

密封件可快速更换，维护成本低

3. 可靠的材料与结构设计

根据不同介质和工况，量油孔可选用多种材料：

碳钢（防腐涂层）：适用于常规油品运输

不锈钢 304 / 316 / 316L：适用于腐蚀性或高洁净要求介质

铝合金：适合油罐车轻量化设计需求

所有结构设计均考虑长期户外使用、频繁启闭及振动工况。

4. 安全与法规合规设计

为满足国际运输法规和行业实践，量油孔通常具备：

运输状态下的可靠锁闭与密封性能

与油气回收或排放控制系统的兼容性

防止液体积聚的排液与防溢设计

常见规格与适用标准

量油孔可根据罐体设计提供多种规格与配置：

常用口径： Ø300 mm、Ø400 mm 或定制尺寸

安装方式： 法兰安装（EN 1092-1 / API / GB）

设计工况： 低压或真空状态下安全运行

可选材质： 碳钢 / 不锈钢 / 铝合金

常见执行或参考标准包括：

ADR — 危险货物国际公路运输协定

EN / ISO — 欧洲及国际罐体与附件标准

API — 美国石油协会设计建议

GB / JB — 中国罐体附件标准

典型应用领域

公路油罐车与化工槽罐车

固定式储油罐与化学品储罐

ISO 罐箱与散装液体运输系统

油库、码头及海运罐体的人工测量口

石油与化工装置的取样与检查接口

选用量油孔的核心优势

安全、规范的人工测量与取样操作

优异的气密性能，降低排放与泄漏风险

结构坚固，适合高频率使用

符合国际运输与环保法规

维护简单，密封件更换方便

可无缝集成至现代油气回收系统

因此，量油孔已成为油罐车制造商、改装厂、油库和终端用户的标准配置。
