各种流量计及配件

流量计是工业管道和系统中用于精确测量液体流量或体积的重要仪器。它们广泛应用于燃油加注、石化加工、化工生产、水处理、润滑系统、液压系统及工业自动化等领域。不同类型的流量计依据不同原理工作，使其适用于特定介质、精度要求及工况条件。

本文介绍主要流量计类型，包括工作原理、特点、应用场景与典型案例，帮助采购人员和工程师选择合适的解决方案。

一、容积式流量计（Positive Displacement Flow Meters）

容积式流量计通过机械方式捕获固定体积的液体并计数这些体积通过的次数来测量流量。此类流量计精度高、可靠性强，尤其适用于高粘度液体。

主要类型

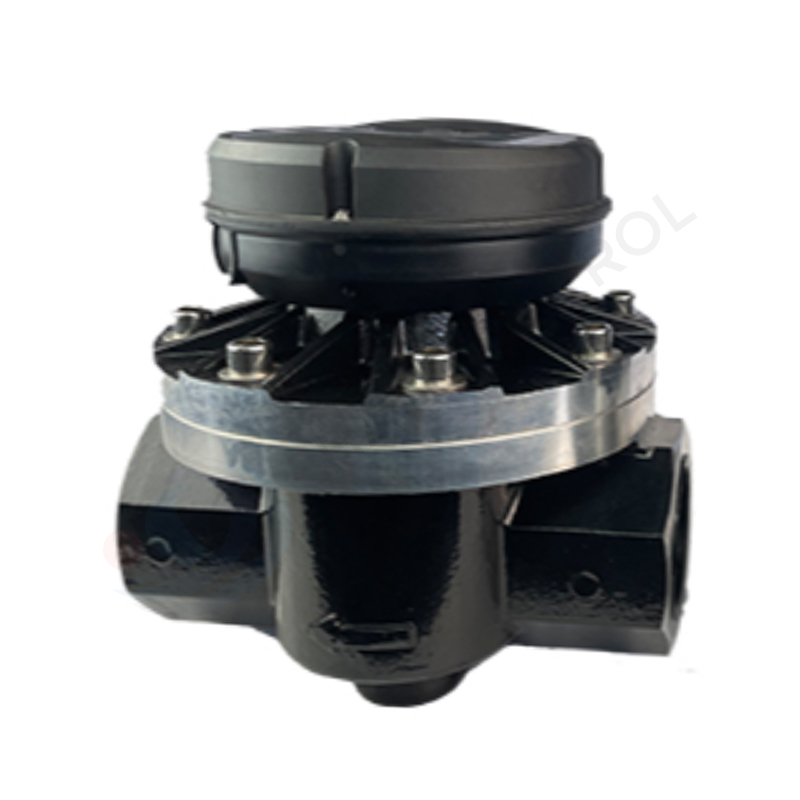

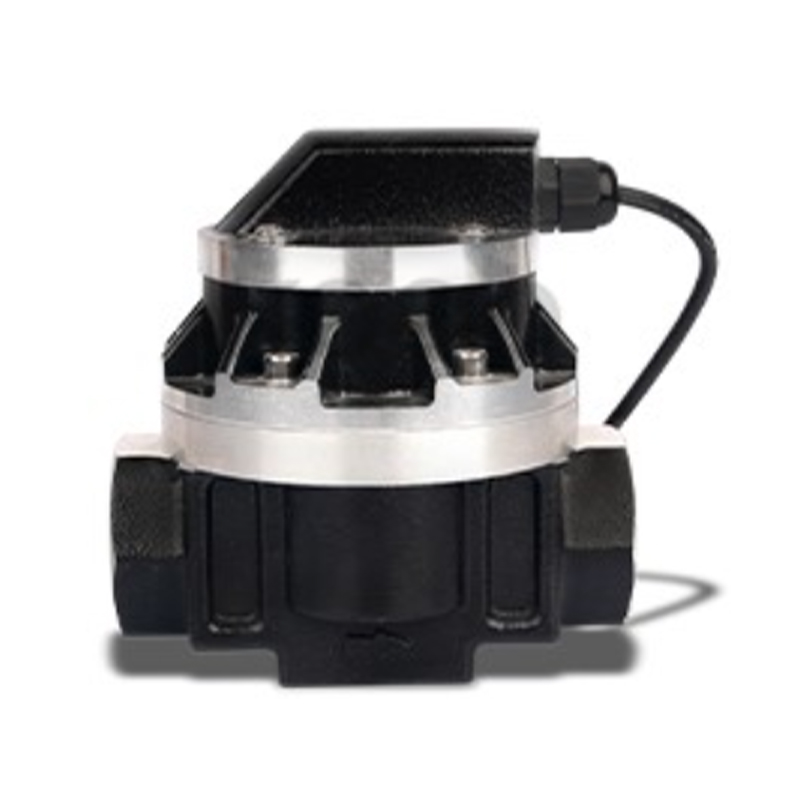

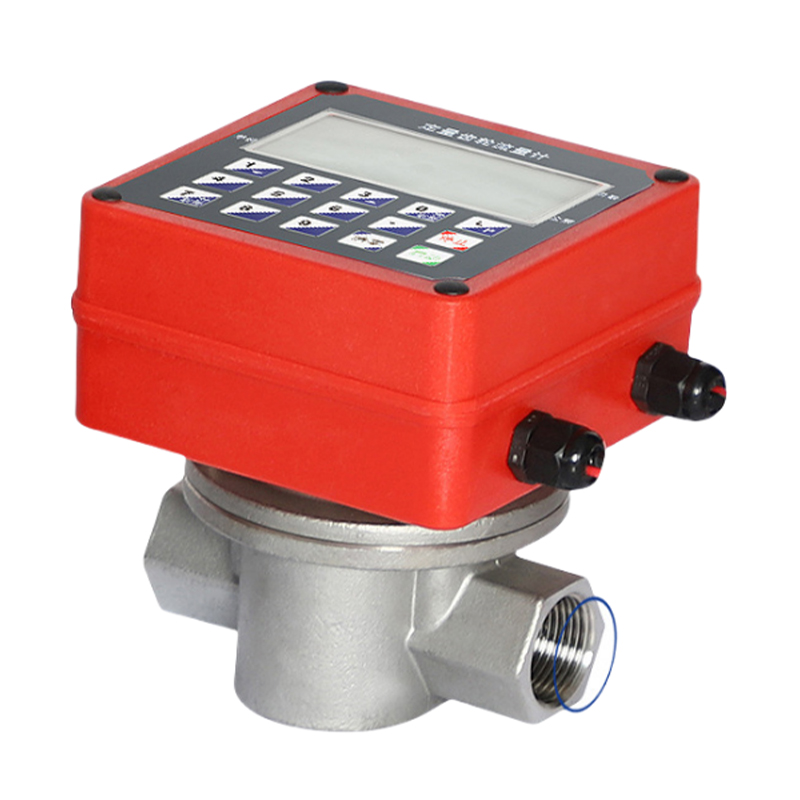

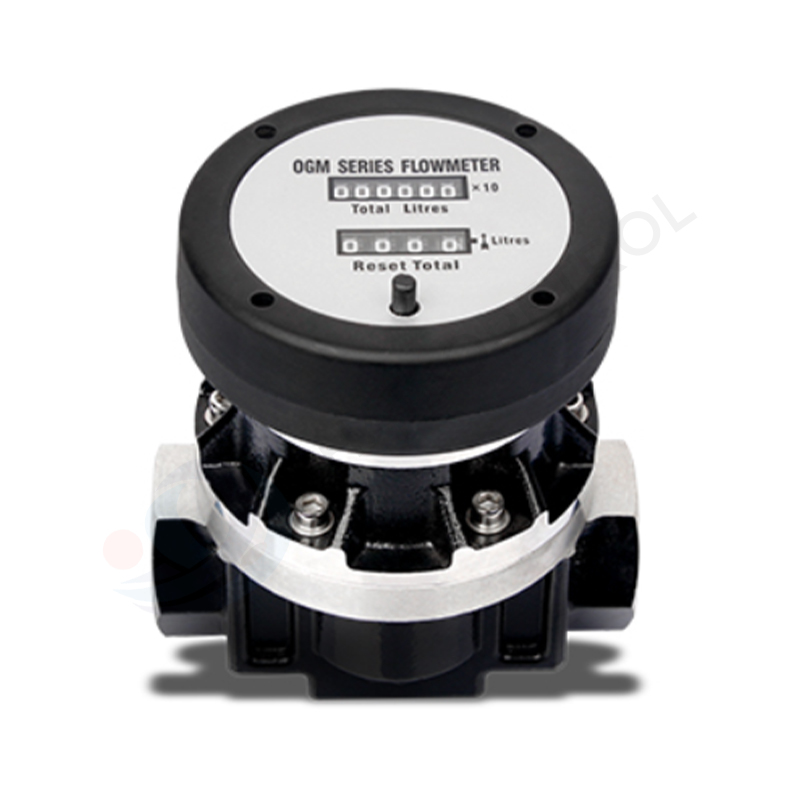

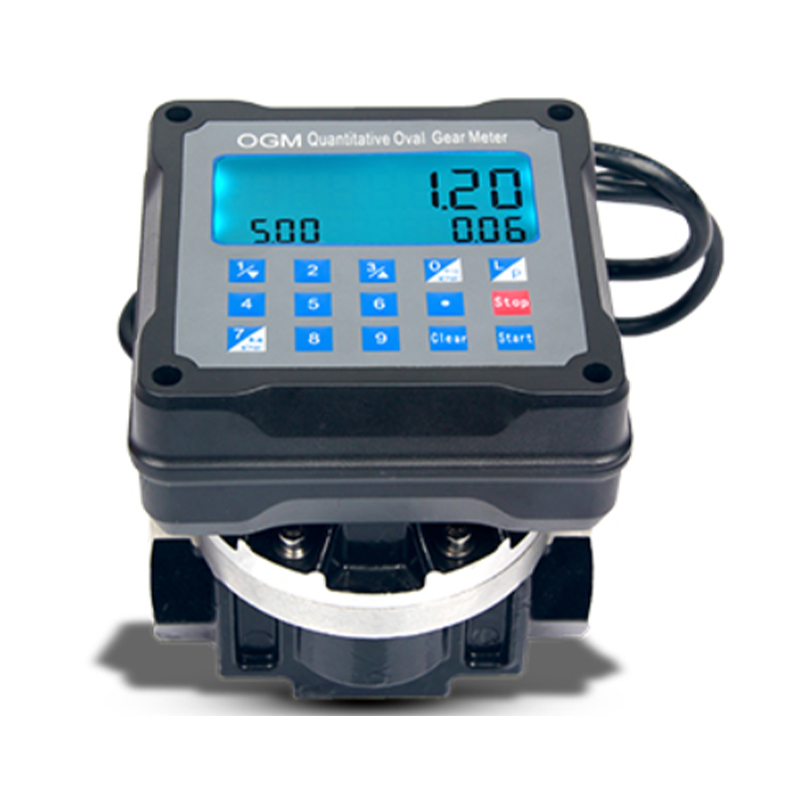

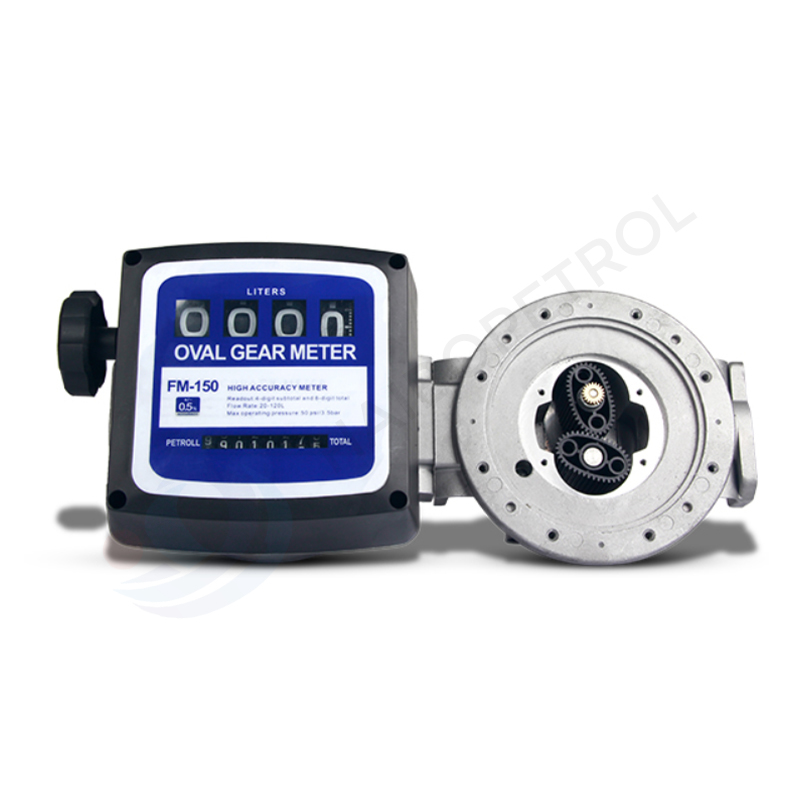

椭齿轮流量计（Oval Gear Flow Meters）：内部两颗同步齿轮在流体作用下旋转，每次旋转转动固定液体体积，精度高，适用于润滑油及工业油液。

转子叶片流量计（Rotary Vane Flow Meters）：带叶片的转子在流体中旋转，每转动一次移动固定液体体积，适用于工业工艺液体和燃料油。

活塞及摆动盘流量计（Piston & Nutating Disk Meters）：通过活塞或摆动盘排出固定体积液体，常用于精确计量液体剂量。

优势: 高体积精度，适合高粘度液体，低流量下性能稳定。

应用: 燃油输送、润滑油分配、化学药液计量及计量交付系统。

二、齿轮式流量计（Gear Flow Meters）

齿轮流量计属于容积式流量计，通过内部齿轮旋转来测量流量。

特点

内部齿轮随液体流动旋转，精确计量固定体积液体。

对高粘度液体表现出色，包括油类和部分化学液体。

可选不锈钢、工程塑料等材质，以适应不同环境和介质。

应用: 柴油及燃油计量、工业液体控制系统、润滑油管理。

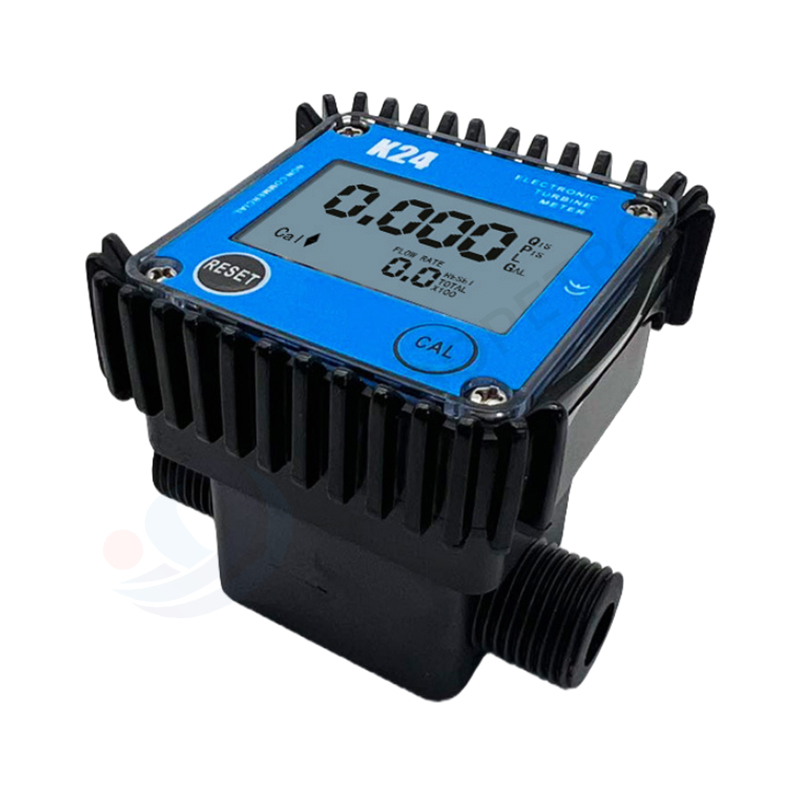

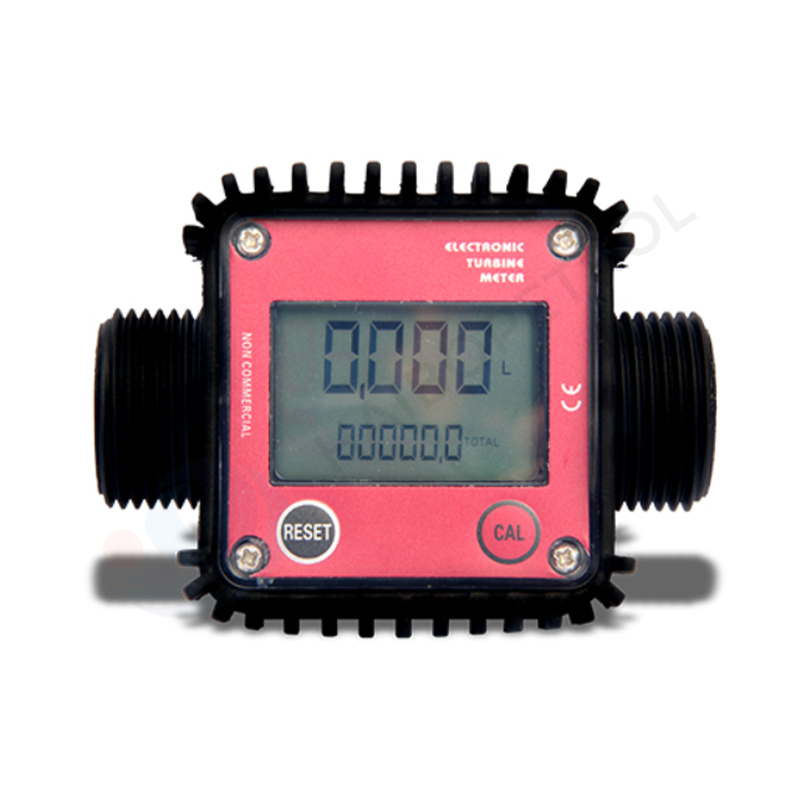

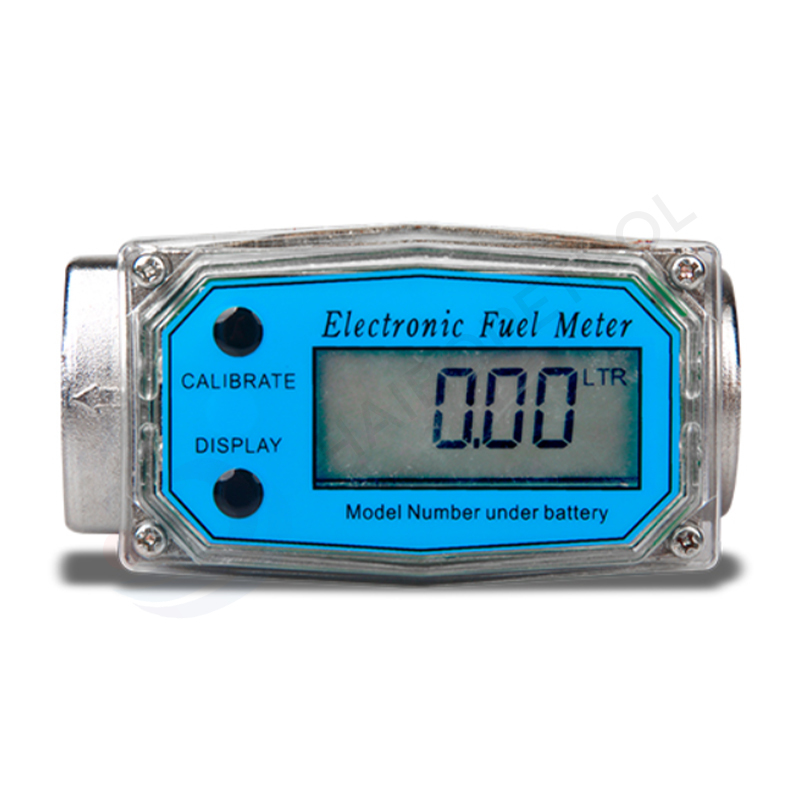

三、涡轮流量计（Turbine Flow Meters）

涡轮流量计属于速度型流量计，通过置于液体流动中的涡轮旋转测量流量。涡轮转速与流量成正比。

特点

适用于清洁低粘度液体。

高精度、响应快速。

需要过滤保护涡轮轴承和叶片。

应用: 燃油测量、水务系统、一般工业液体流量测量。

四、差压式流量计（Differential Pressure Flow Meters）

差压式流量计通过测量液体流经节流装置（如孔板、文丘里管或喷嘴）前后的压差来计算流量。

优势: 技术成熟，适用范围广。
局限: 对直管段要求高，并可能产生压损。

应用: 工业液体测量、蒸汽及气体流量控制。

五、超声波流量计（Ultrasonic Flow Meters）

超声波流量计通过液体中声波传播速度和频率差来测量流量，无需接触液体。

优势

非侵入式测量

无机械磨损

适用于清洁液体

应用: 水处理、暖通系统、油气测量等需要无机械磨损的场景。

六、涡街流量计（Vortex Flow Meters）

涡街流量计通过流体绕置于流道内的阻流体形成涡流，并测量涡流频率与流速的关系来确定流量。

优势: 无运动部件，适合多种液体和气体。
应用: 蒸汽流量测量、暖通系统、化工过程控制。

七、电磁流量计与质量流量计

电磁流量计: 适用于导电液体，无机械部件，高精度、低维护。

科里奥利质量流量计: 直接测量质量流量，对精密液体计量和介质变化场景效果显著。

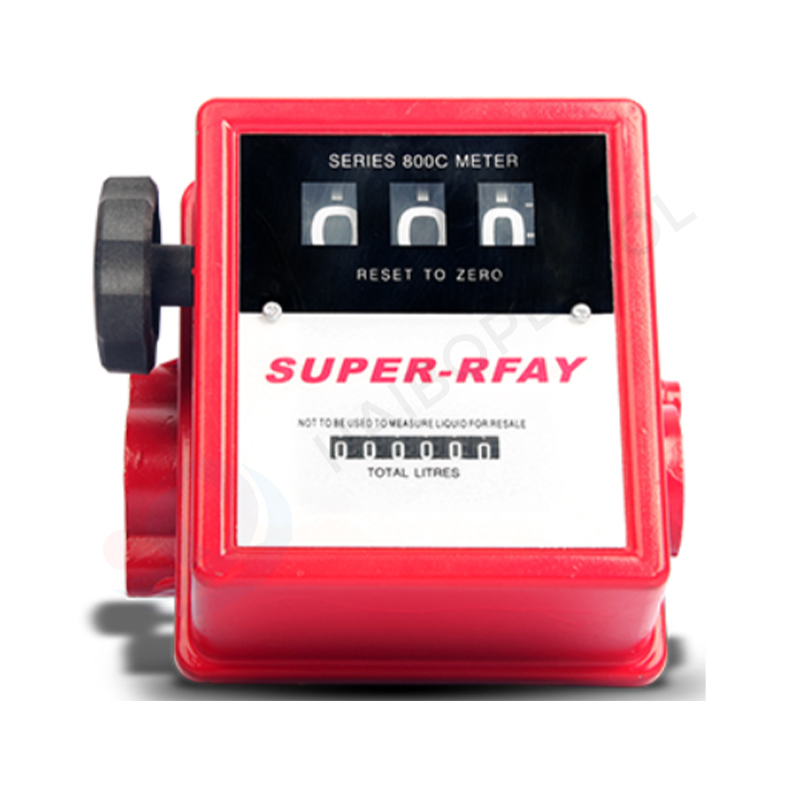

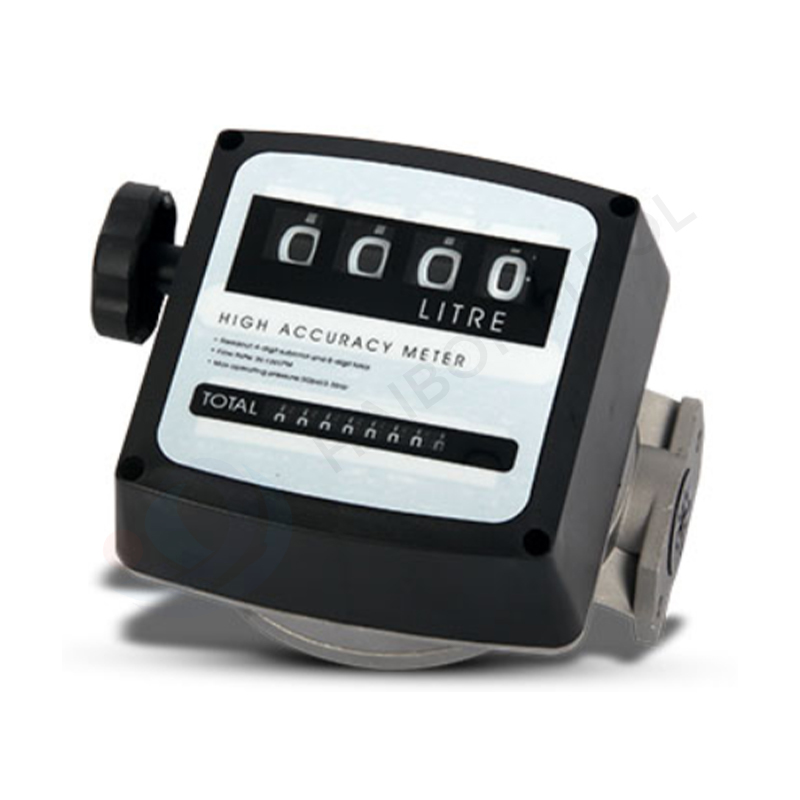

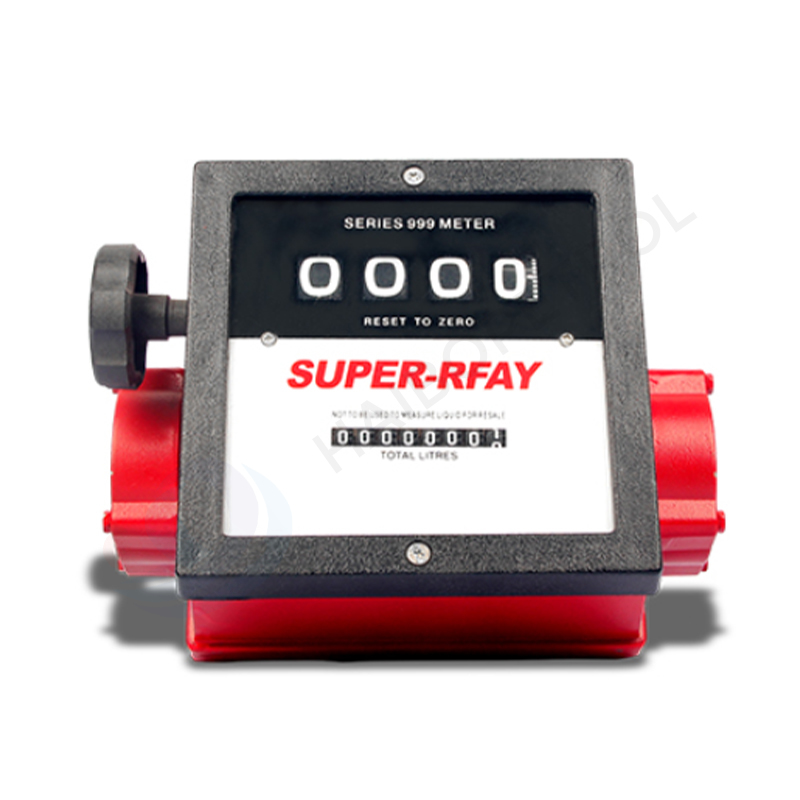

八、机械总量计与多位数显示仪表

机械总量计包括 三位数和四位数油表，提供液体累积体积读数。常集成于燃油加注系统和便携计量装置。

优势: 易读、无需电源。
应用: 现场液体累计计量、小型工业液体计量。

选型指南

选择合适的流量计应考虑以下因素：

液体特性: 粘度、清洁度、化学相容性。

精度需求: 容积式流量计在低流量下精度佳。

安装要求: 部分流量计需要直管段或过滤器保护。

输出及集成: 数字或模拟输出满足自动化及监控需求。

合理匹配流量计类型和应用场景，可确保测量可靠、维护成本低、工艺控制优化。

结论

工业流量计涵盖多种技术 — 从容积式和齿轮流量计，适合高精度液体测量，到涡轮、超声波、涡街及差压流量计，可应对不同液体类型及工况条件。无论用于燃油加注、油液计量、水管理、化工流程控制还是工业自动化，选择合适流量计都能提升操作效率，确保数据准确和系统稳定运行。
