用于正排量流量计系统的气动差动止回阀

用于正排量流量计系统的气动差动止回阀

准确的液体测量需要的不仅仅是可靠的流量计—它需要控制空气和蒸汽的侵入。K-XX 系列气动差动止回阀专门设计用于防止空气或蒸汽出现时流体流动,确保精确计量并保护下游过程。

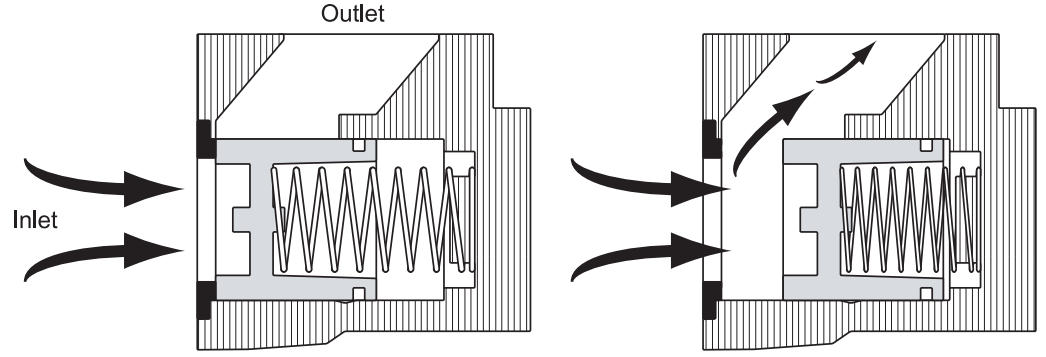

这些阀门是常闭的弹簧加载装置,安装在正排量计的出口处。当进入的流体压力超过弹簧和背压的总阻力时,阀门打开以允许液体流动。相反,如果背压加上弹簧力高于流体压力,阀门就会保持关闭状态。这种自动操作确保仅测量液体,防止因滞留空气或蒸汽引起的错误—在油罐车或散装转运应用的分体式测试期间尤其严重。

在全球范围内,这种类型的阀门有多种名称。在北美和欧洲,它通常被称为差速止回阀或气动仪表检查。在中东和非洲,工程师经常将其称为流量锁阀。在东南亚和拉丁美洲,它有时被描述为仪表出口气护阀。无论使用什么术语,功能都保持不变:准确、可靠的液体测量,不受空气或蒸汽干扰。

安装很简单,但需要仔细注意方向和泄压。该阀门具有流向指示器,其出口通常配备 3” NPT 连接,可与仪表系统无缝集成。当与空气和蒸汽消除器搭配使用时,K-XX 系列可确保系统不受空气侵入,同时保持连续的液体流动。

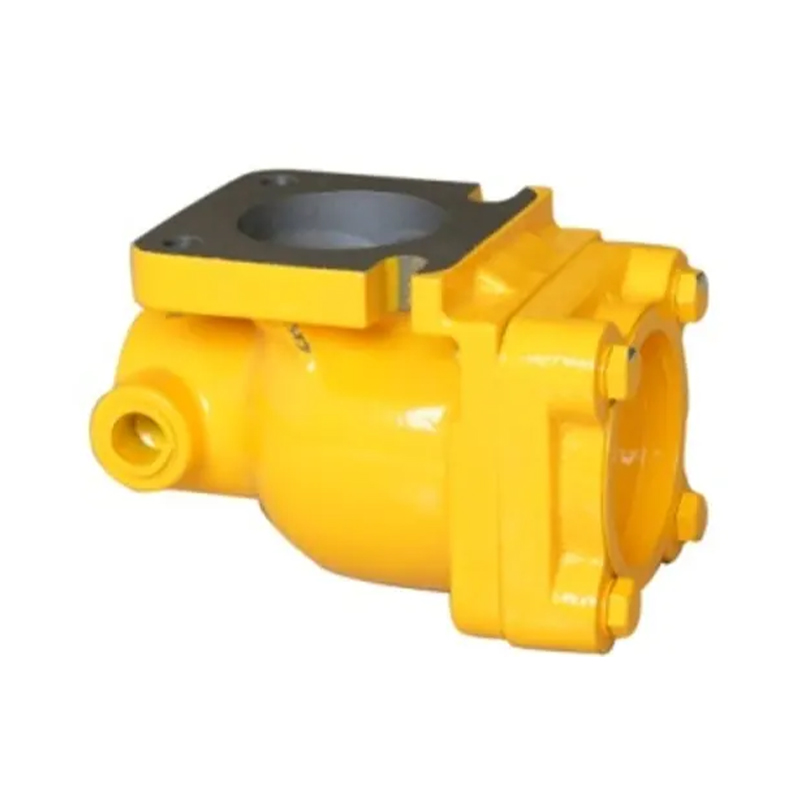

K-XX 系列采用铝制结构,配有方形法兰,涵盖多种流量范围,以匹配不同的仪表尺寸:例如,K-50-AL 可为 M-40 (1。5”) 和 M-50 (2”) 仪表提供高达 550 LPM 的功率, 而 K-80-AL 可支持 M-80 (3”) 和 M-100 (4”) 米高达 1150 LPM 的功率。其坚固的设计适用于高使用率的工业应用,包括燃料码头、散装油库、化工厂以及液化石油气或溶剂分配系统。

总之,K-XX系列气动差动止回阀不仅仅是辅助部件—它们对于保持测量精度、防止与空气相关的误差以及保障正排量计性能至关重要。对于寻求可靠性、准确性和降低操作风险的运营商,该系列提供了经过验证的解决方案,可无缝集成到全球现代计量系统中。
