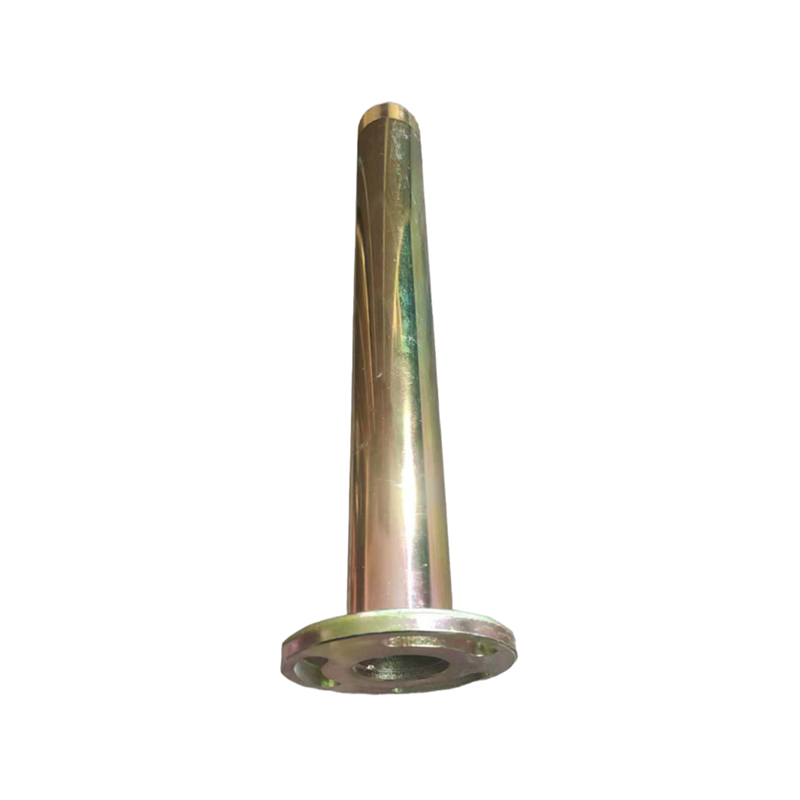

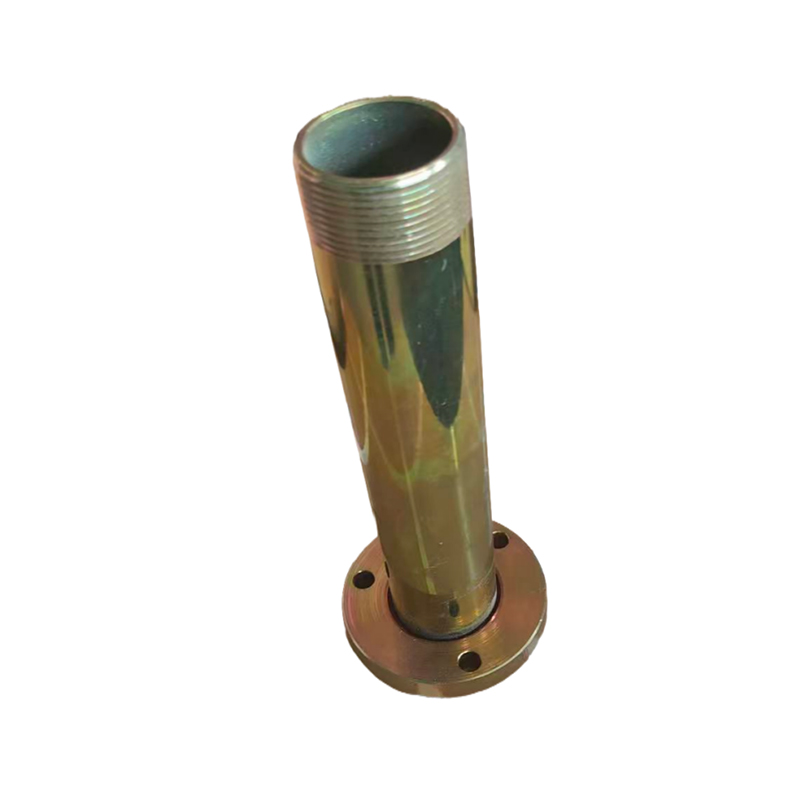

HBCSCP-H-XXX 系列连接管
本系列连接管专为加油站加油机系统设计,采用耐用碳钢材质,表面经电镀处理,具备可靠的防腐蚀性能。主管通径为 1.5 英寸,可确保安全高效的流体连接。一端为带三个螺栓孔的活动圆形法兰,与三角法兰波纹管的螺栓孔尺寸相匹配;另一端为 1.5 英寸外螺纹(可选 NPT、BSPP 等标准),可直接安装同标准的紧急切断阀。
技术参数
材质:碳钢,表面电镀防腐处理
公称通径:1.5 英寸
连接端 1:3 孔圆形法兰,兼容三角法兰波纹管
连接端 2:1.5 英寸外螺纹(可选 NPT/BSPP 标准)
长度:标准规格或按客户需求定制
应用场景:加油站加油机底部连接
订购规格:
| 产品型号 |
规格与螺纹标准 |
长度 |
| HBCSCP-H-150 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
150 mm |
| HBCSCP-H-200 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
200 mm |
| HBCSCP-H-250 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
250 mm |
| HBCSCP-H-300 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
300 mm |
| HBCSCP-H-350 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
350 mm |
| HBCSCP-H-400 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
400 mm |
| HBCSCP-H-450 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
450 mm |
| HBCSCP-H-500 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
500 mm |
|

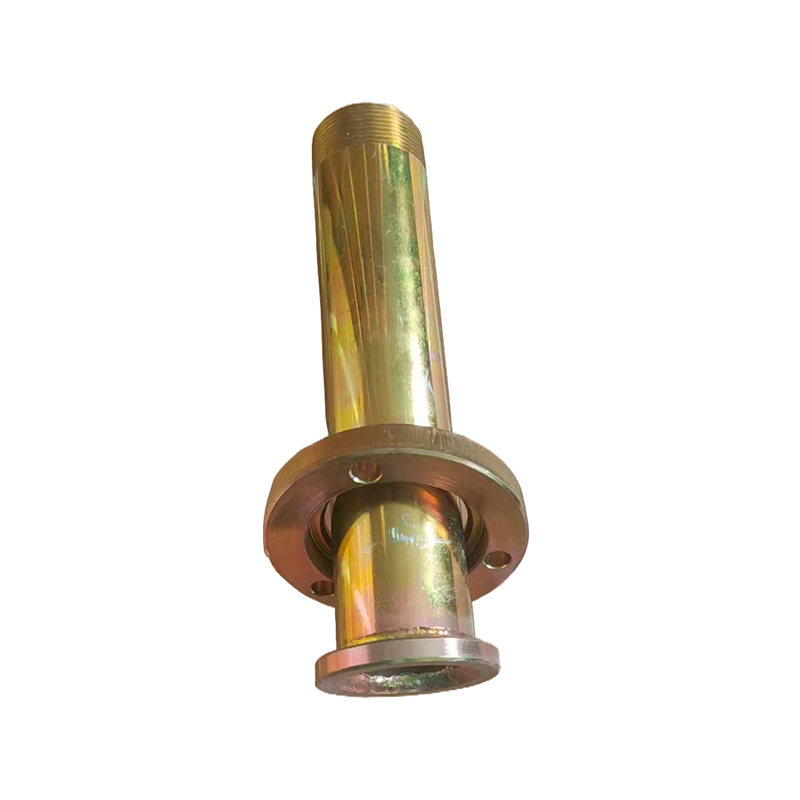

加油机三角法兰波纹管专用 HBCSCP-D-XXX 系列碳钢连接管
|
 |
 |
HBCSCP-D-XXX 系列连接管专为加油站加油机系统设计。产品采用耐用碳钢材质制造,管道表面经过电镀处理,具备优良的防腐防护能力。
产品主管通径为 1.5 英寸,保障油路连接稳固、输送高效。一端为固定式圆形法兰,配有三处可调螺栓孔,尺寸可匹配三角法兰波纹管的安装孔位;另一端为 1.5 英寸外螺纹结构,支持 NPT、BSPP 等多种螺纹标准,可直接适配同规格紧急切断阀进行安装。
|
技术规格
材质:碳钢,表面电镀防腐处理
公称通径:1.5 英寸
连接端 1:带 3 个可调螺栓孔的圆形法兰,兼容三角法兰波纹管
连接端 2:1.5 英寸外螺纹(可选 NPT/BSPP 标准)
长度:标准规格或按客户需求定制
应用场景:加油站加油机底部连接
本产品为加油机波纹管与紧急切断阀之间提供了可靠耐用的连接方案,保障使用安全并延长设备使用寿命。
订购规格:
| 产品型号 |
规格与螺纹标准 |
长度 |
| HBCSCP-D-150 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
150 mm |
| HBCSCP-D-200 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
200 mm |
| HBCSCP-D-250 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
250 mm |
| HBCSCP-D-300 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
300 mm |
| HBCSCP-D-350 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
350 mm |
| HBCSCP-D-400 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
400 mm |
| HBCSCP-D-450 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
450 mm |
| HBCSCP-D-500 |
1.5"外螺纹 NPT/BSPT/BSPP × 1.5" 3 孔圆形法兰 |
500 mm |
可选材质:可根据客户需求提供不锈钢 304 材质版本。
